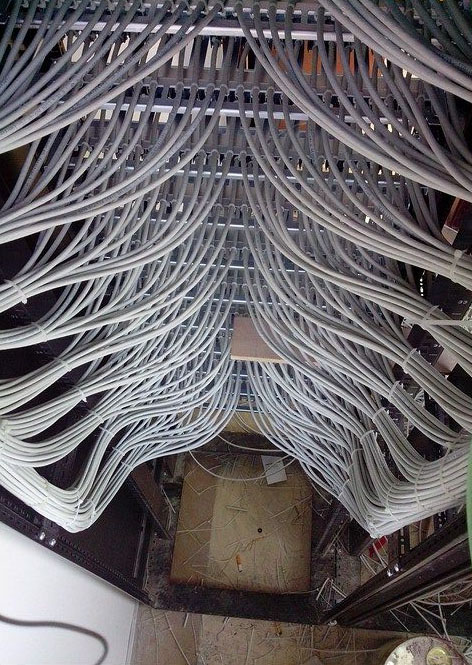

电线与电缆连接简单——服务器和网络交换机。然而，像“挂面”电缆，和美丽的图腾机柜空间使用，混乱的场面很多蛇缠绕在一起，无法理清。我们理解事情如何演变到目前为止，但不能确定这一结果的原因。这是混乱的技术演进的结果吗？更重要的是，如何提高数据中心？
文章将从三个主要的挑战入手，介绍了如何实现数据中心的布线基础设施设计：拓扑，数量和类型的电缆。不同于传统的数据中心大楼的布线，电缆长度较短，对高性能的需求，只有两到四终端普通办公，单柜可能需要24，48，96或更多的电缆或光纤连接。
有三种基本方法，数据中心布线：
1点对点
这是使用多年的路由方法的数据中心，我们已经看到——结果。这意味着在地板下的空气，这一点（是否有线槽）或通过服务器机柜，只要有需要，然后拉电缆。电缆通常是生产现场或直接利用现有的链路。旧电缆通常不会删除或标记，使它更难以发现和跟踪，数据中心人员需要保持在“鼠窝” 一般环境。服务器将使配电电缆和混乱，而高密度的网络交换机安装在机柜或其他地方，形式将更加严峻。总之，点对点模式已经不能很好地服务于数据中心。
2行尾汇聚
然后我们看看线端建筑学。
在收敛结束，也被称为近年来“区域收敛”，是常见的布线数据中心。在线路的路由架构，专为放置架和汇聚交换机的地方，通常在同一行在内阁--结束有时很容易在--中间连接整个服务器机柜。框架安装在每个时隙，永久电缆通过水槽柜连接到相应的框线。其他常用的光纤电缆，用于连接到核心层网络设备，、a.k.a分布式框架或区域。它可以被视为压缩版本的数据中心标准“星型拓扑结构”。作为服务器内阁办公室，并收集柜中间配线架(IDF)或(TR)。通信机房
在收敛端简化了添加硬件的难度，只有服务器和所需的连接架连接，然后框架与相应的汇聚层交换机可以。在两短跳线需要每个连接，这也有利于未来的安装和维护。同样，接入层交换机通过光纤连接到核心网络，所以安装过程只涉及简单的跳线。“最小化所需的“跳线长度分布在聚合帧结束，因为所有的标签，便于跟踪，记录文档的相关信息将更容易阅读。不仅如此，因为不再需要更长的电缆，所以没有理由保持旧的，长的和低性能的电缆。这可避免通过跳线兼容性问题而导致性能下降。
3柜顶汇聚（光纤或交换机的使用）
最后，谈谈柜顶部融合框架。
柜的顶部是收集新的布线方式，但可以看作辐合线的变体。橱柜的顶片的密度取决于服务器的配置，我们将讨论如何选择数据中心布线方案相应的布线结构。如果一个完整的服务器机柜，那么首选的解决方案是在每个机架安装接入层交换机，如果服务器有双网卡，也有容错的要求，您可以考虑安装一个开关。正常情况下，将安装一个低液位开关，用于系统管理。所有开关都通过光纤跳线连接到核心网络，在这聚合结束是相似的。因此，柜顶线的端部效应聚集在一起一样，但更有利于--扩展根据在每个机柜便宜开关安装的实际需要，还可以通过重新配置来完成迁移。单开关故障的影响比在一个线路故障的大型开关要小得多。
当刀片服务器需要使用某种类型的开关柜的顶部，是你唯一的选择。在这种情况下，我们所需要做的仅仅是光纤连接到核心网络。
